YETI EXPANSION plus II (3D) Pulver (125 x 160g)

Produit.No.: 956-0160

148,21 EUR
ajouter 19 % TVA

frais de port non compris

Poids 24 kg

pièce

Description du produit

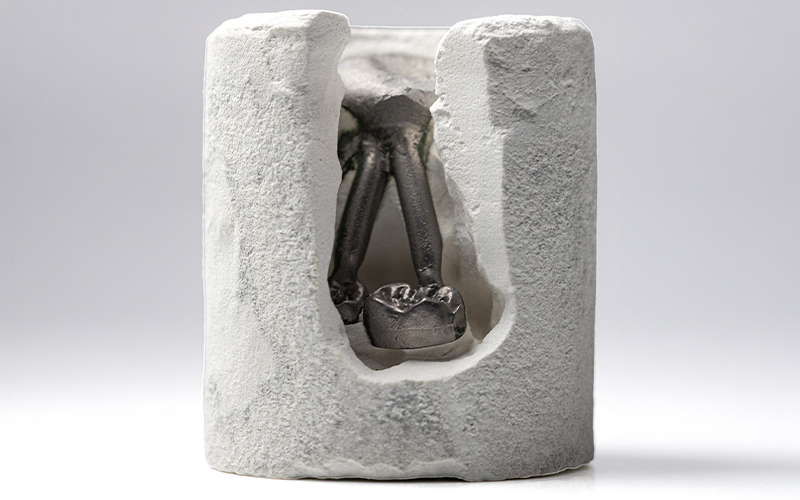

YETI EXPANSION Plus II (3D) – Revêtement de Précision

YETI EXPANSION Plus II (3D) est un revêtement de précision à liant phosphate et à grain fin pour la technique des couronnes et bridges. Il se caractérise par une expansion maximale possible, idéale pour les alliages non précieux (NEM) et la céramique pressée. Il s'utilise aussi bien en méthode rapide (speed) qu'en chauffe traditionnelle par paliers.

Vos avantages en un coup d'œil :

Expansion maximale : Contrôle précis pour une précision d'ajustage optimale sur les alliages non précieux et la céramique pressée.
Utilisation flexible : Convient pour la chauffe rapide (speed) et la chauffe traditionnelle par paliers.
Excellente fluidité : Consistance à grain fin pour une reproduction très précise des détails.
Résistance élevée à la compression : Assure stabilité et fiabilité lors de la coulée.

Données techniques & Propriétés

Temps de manipulation (21–24 °C)	env. 6 minutes
Temps de malaxage sous vide	50 secondes
Expansion de prise	2,40 %
Fluidité	13 cm
Résistance à la compression	7,5 MPa
Temps de prise total	15–20 minutes

Proportions de mélange recommandées (160 g de poudre)

Remarque : La quantité totale de liquide pour 160 g de poudre est de 38 ml. L'expansion est contrôlée en dosant le liquide de mélange avec de l'eau distillée.

Application / Alliage	Liquide	Eau dist.
Alliages précieux	9 ml	29 ml
Alliages à base de palladium	19 ml	19 ml
Alliages Co-Cr pour céramo-métal	27 ml	11 ml
Alliages Ni-Cr pour céramo-métal	24 ml	14 ml
Céramique pressée (Inlay / Facette)	19 ml / 22 ml	19 ml / 16 ml
Press over Metal (PoM - uniquement Speed)	24 ml	14 ml

Conseils de mise en œuvre

Chauffe rapide (Speed) : Après 20 minutes de prise, le cylindre peut être enfourné directement dans le four préchauffé (convient pour les cylindres de taille X1 à X6).
Températures finales :
- Alliages d'or : 700–750 °C
- Alliages céramo-métal / Céramique pressée : 800–850 °C
- Alliages non précieux (NEM) : 900 °C
Stockage : Conserver au sec à température ambiante (~21 °C). Protéger le liquide du gel (< 5 °C le rend inutilisable). Durée de conservation : 24 mois.

Consigne de sécurité : Ce revêtement contient des proportions réduites de quartz[cite: 1]. Éviter d'inhaler la poussière. Réservé exclusivement à un usage prothétique dentaire professionnel.
